三通球閥結構型式

按通道型式的不同分為L型、T型、Y型等。

按球體固定方式的不同分為浮動球和固定球，浮動球三通球閥結構簡單，固定球三通球閥適用于高壓、大通徑工況。

按球體安裝方式的不同分為側裝式和頂裝式，頂裝式三通球閥便于維護，側裝式安裝更便捷。

按通道直徑的不同分為全通徑與縮徑，全通徑三通球閥流量更大，縮徑三通球閥成本更低。

按功能的不同分為流道切換、分流、合流或復合功能等。

按密封型式分為非金屬密封和金屬硬密封，非金屬密封三通球閥適配潔凈流體、低壓工況，金屬硬密封三通球閥耐受高溫高壓。

三通球閥功能作用

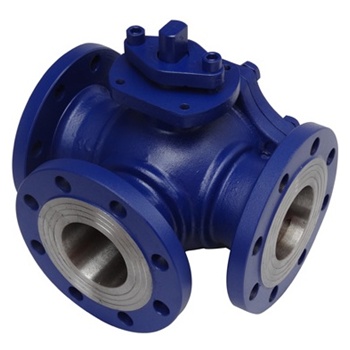

【T型三通球閥】不僅可實現介質流向的切換，還可使三個通道相互連通，也能關閉任一通道而使另外兩個通道連通，以適應需要選擇性通斷的工況。通過上述幾種方式的組合，可靈活調節管路中介質的流向、分配與截?cái)啵瑵M足復雜管路系統的控制需求。

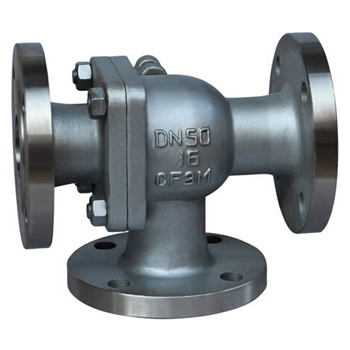

【L型三通球閥】能實現管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉，它通常只作為流向選擇閥使用，主要用于介質的換向或分配，無法同時實現三個通道互通，因此被廣泛應用在需要改變介質流動路徑但不需要三端同時連通的場合。

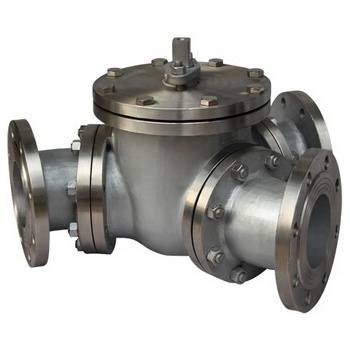

【Y型三通球閥】采用135°或120°夾角流道設計，介質流經時流阻更小、壓力損失更低，適配Y形管路安裝，用于改變其中流體的流動方向，其結構緊湊，耐顆粒物磨損，尤其適用于設備密集、安裝空間狹窄的成套化工裝置、暖通機組、船舶管路等場景。
